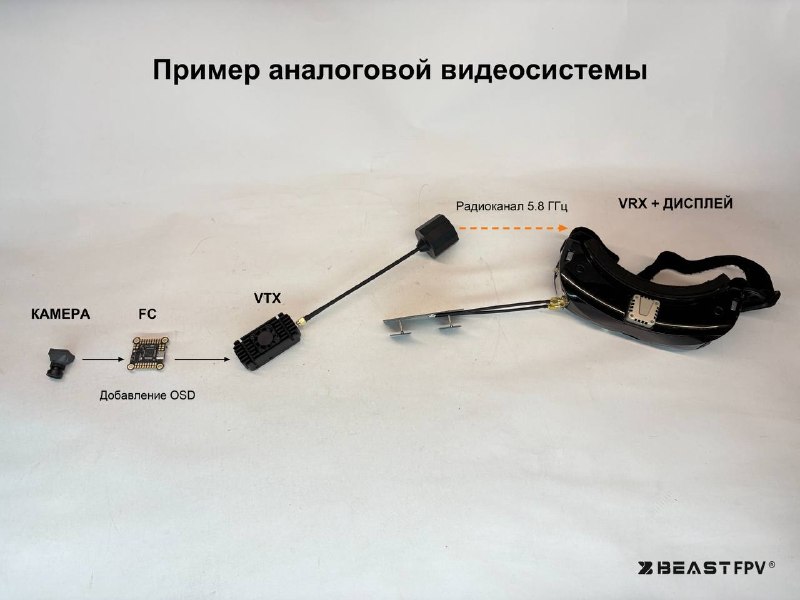

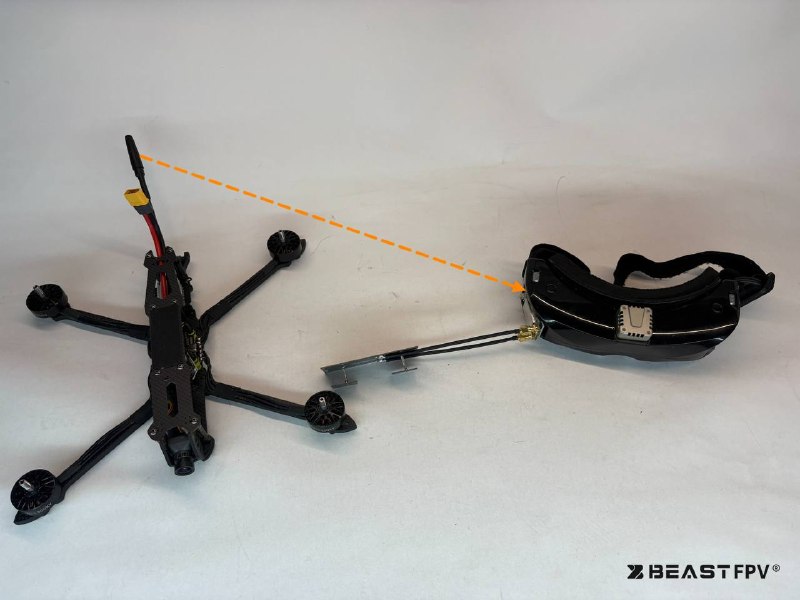

Как картинка с дрона попадает в очки В прошлом блоке мы разобрали путь управляющего сигнала от FC к моторам. Теперь проследим путь изображения от камеры до очков пилота. 1. FPV-камера Матрица камеры преобразует свет в электрический сигнал. От камеры зависят динамический диапазон, качество изображения при слабом освещении и угол обзора. 2. Видеопередатчик (VTX) VTX преобразует видео в радиосигнал и передаёт его через антенну. В аналоговой сборке видео обычно сначала проходит через полётный контроллер, где к изображению добавляются полётные данные — OSD (напряжение батареи, ток, время полёта). В цифровых системах этот процесс устроен иначе. 3. Антенны Передающая антенна на дроне излучает радиосигнал, а приёмная антенна на земле принимает его. Подходящие антенны и их правильное расположение помогают поддерживать устойчивую видеосвязь. Также на качество приёма влияют расстояние, препятствия и помехи. 4. Видеоприёмник (VRX) и дисплей Приёмник получает радиосигнал через антенну и восстанавливает видео. Затем изображение выводится на экраны очков или монитора. Приёмник может быть встроен в очки или устанавливаться внешне. В этой цепи важен каждый элемент. Ошибки подключения, неподходящие антенны или неверные настройки могут ухудшить изображение или привести к полной потере видеосвязи в полёте. BEASTFPV — подписывайтесь, у нас много полезной информации. #Образовательный@beastfpvru Как картинка с дрона попадает в очки В прошлом блоке мы разобрали путь управляющего сигнала от FC к моторам. Теперь проследим путь изображения от камеры до очков пилота. 1. FPV-камера Матрица камеры преобразует свет в электрический сигнал. От камеры зависят динамический диапазон, качество изображения при слабом освещении и угол обзора. 2. Видеопередатчик (VTX) VTX преобразует видео в радиосигнал и передаёт его через антенну. В аналоговой сборке видео обычно сначала проходит через полётный контроллер, где к изображению добавляются полётные данные — OSD (напряжение батареи, ток, время полёта). В цифровых системах этот процесс устроен иначе. 3. Антенны Передающая антенна на дроне излучает радиосигнал, а приёмная антенна на земле принимает его. Подходящие антенны и их правильное расположение помогают поддерживать устойчивую видеосвязь. Также на качество приёма влияют расстояние, препятствия и помехи. 4. Видеоприёмник (VRX) и дисплей Приёмник получает радиосигнал через антенну и восстанавливает видео. Затем изображение выводится на экраны очков или монитора. Приёмник может быть встроен в очки или устанавливаться внешне. В этой цепи важен каждый элемент. Ошибки подключения, неподходящие антенны или неверные настройки могут ухудшить изображение или привести к полной потере видеосвязи в полёте. BEASTFPV — подписывайтесь, у нас много полезной информации. #Образовательный@beastfpvru
